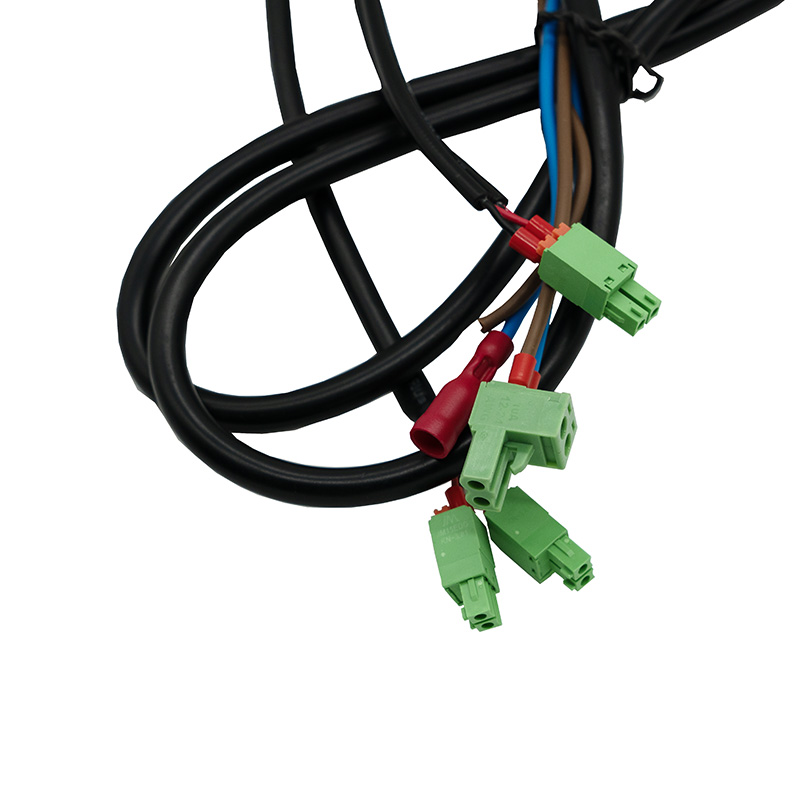

Este es un mazo de cables industrial de alta resistencia que presenta un cable principal con cubierta exterior de PVC negro grueso que se divide en múltiples derivaciones en un extremo. Los cables derivados terminan con dos tipos de conectores distintos: conectores verdes enchufables de bloque de terminales de tornillo (compatibles con montaje en PCB) para un cableado de campo seguro y asistido por herramientas, y conectores rojos hembra aislados de pala (faston) para conexiones rápidas a terminales de cuchilla en interruptores, relés o dispositivos de alimentación.
La cubierta exterior negra proporciona protección mecánica y agrupación para el tendido del cable principal, mientras que los conductores internos codificados por colores individuales (azul y marrón visibles en la imagen, siguiendo las convenciones de color estándar IEC para neutro y vivo) garantizan el cumplimiento de estándares de cableado reconocidos y simplifican la inspección.
Los conectores de bloque de terminales enchufables permiten a los ingenieros de campo insertar y asegurar cables mediante sujeción por tornillo sin soldadura, lo que simplifica la instalación, el reemplazo y el mantenimiento en equipos montados en paneles. La combinación de salidas de bloque de terminales rígido y salidas de horquilla de conexión rápida en un solo arnés hace que este diseño sea muy adecuado para equipos que integran distribución de energía a nivel de PCB y de dispositivo en un solo cableado.
Características clave:
Cubierta exterior de PVC negro de alta resistencia para protección mecánica.
Conectores de bloque de terminales de tornillo enchufables verdes para cableado de panel de PCB y carril DIN
Conectores de pala hembra con aislamiento rojo para conexiones rápidas de terminales de cuchilla
Conductores internos codificados por colores estándar IEC (azul/marrón visibles)
Diseño dividido de múltiples ramas para distribución de uno a múltiples
Clasificado para aplicaciones de cableado de alimentación de mayor corriente
Materiales que cumplen con RoHS
Se acepta configuración personalizada OEM/ODM
2. Especificaciones técnicas
| Parameter |
Specification |
| Main Cable Type |
Multi-core, black PVC outer sheath |
| Inner Conductor Colors |
Blue, Brown (IEC standard; custom colors available) |
| Terminal Type A |
Green pluggable screw terminal block (PCB-mount / panel-mount) |
| Terminal Type B |
Red insulated female spade connector (faston / blade terminal) |
| Terminal Block Pitch |
3.5 mm / 5.0 mm / 5.08 mm (confirm at inquiry) |
| Spade Terminal Size |
6.3 mm (standard); custom size available |
| Wire Gauge |
AWG 14 / 16 / 18 / 20 (custom; confirm current requirement) |
| Main Cable Outer Diameter |
Custom per conductor count and gauge |
| Cable Length |
Custom; specify total length and branch lengths at inquiry |
3. Escenarios de aplicación
Paneles de control industrial y tableros de distribución Los extremos del bloque de terminales enchufables se conectan directamente a tiras de terminales montadas en PCB o en riel DIN dentro de los paneles de control, mientras que los conectores de horquilla interactúan con disyuntores, contactores e interruptores selectores, lo que convierte a este arnés en una solución completa de cableado de panel a dispositivo en un solo conjunto.
Equipos de HVAC y automatización de edificios Se utilizan dentro de unidades de tratamiento de aire, enfriadores y controladores de automatización de edificios donde se debe distribuir una alimentación de energía principal a múltiples subconjuntos, incluidos tableros de sensores, módulos de relés y terminales de actuadores de una manera estructurada y fácil de mantener.
Inversores solares y sistemas de almacenamiento de energía Conecta terminales de salida de CA en inversores o sistemas de baterías a bloques de terminales de PCB enchufables para monitorear circuitos y a terminales de horquilla en dispositivos de protección como fusibles, disyuntores y contactores.
Estaciones de carga de vehículos eléctricos Los arneses de distribución de energía internos en los cargadores de vehículos eléctricos dirigen la entrada de CA desde el cable principal a los tableros de control a través de terminales enchufables y a relés y contactores de seguridad a través de conexiones de horquilla, siguiendo los estándares de color de cableado IEC para su cumplimiento.
Maquinaria industrial y control de motores Se utiliza en centros de control de motores, variadores de frecuencia y sistemas transportadores donde la distribución de energía desde un cable principal a múltiples contactores, relés de sobrecarga y placas de interfaz PCB requiere un único arnés organizado en lugar de cableado de campo punto a punto.
Control de iluminación y distribución de energía Conecta las fuentes de alimentación principales a los PCB del controlador a través de bloques de terminales conectables y a dispositivos de conmutación a través de conectores de horquilla en gabinetes de control de iluminación LED comerciales y sistemas de atenuación teatrales/arquitectónicos.
4.Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante/fábrica?
R: Somos una fábrica.
P: ¿Cómo se garantiza la calidad del producto?
R: La calidad es nuestro salvavidas. Todas las materias primas que utilizamos no son tóxicas y son respetuosas con el medio ambiente, y contamos con un equipo profesional de control de calidad para garantizar la calidad.
P: ¿Proporcionan muestras? ¿Son gratis o extra?
R: Ofrecemos muestras gratuitas; solo necesitas pagar el envío.
P: ¿Cuál es su tiempo de entrega?
R: Las muestras suelen tardar entre 5 y 7 días, mientras que la producción en masa tarda entre 10 y 15 días laborables, dependiendo de la cantidad.
P: ¿Cuál es la cantidad mínima de pedido?
R: Una pieza también es nuestra cantidad mínima de pedido.
P: ¿Aceptan pedidos OEM u ODM?
R: Sí, aceptamos pedidos OEM y ODM de nuestros clientes.
